Subnetting: rete e broadcast

L'indirizzo IP come un indirizzo postale

Un indirizzo IPv4 come 192.168.1.10 è fatto di 4 ottetti, cioè 4 numeri da 0 a 255, ciascuno di 8 bit: 32 bit in tutto.

Come un indirizzo postale, ha due parti:

• la parte di rete, come la città e la via: è uguale per tutti i dispositivi della stessa rete;
• la parte host, come il numero civico: identifica il singolo dispositivo.

La subnet mask

La subnet mask dice dove finisce la parte di rete: i bit a 1 indicano la rete, quelli a 0 gli host.

Indirizzo:   192.168.1.10    11000000.10101000.00000001.00001010
Mask:        255.255.255.0   11111111.11111111.11111111.00000000
                             └──────── rete ───────────┘└ host ┘

La notazione CIDR

Invece di scrivere la maschera intera si scrive quanti bit a 1 contiene: 255.255.255.0 diventa /24. Quindi 192.168.1.10/24 significa "indirizzo 192.168.1.10, con 24 bit di rete".

CIDR	Subnet mask	Indirizzi	Host utilizzabili
/24	255.255.255.0	256	254
/25	255.255.255.128	128	126
/26	255.255.255.192	64	62
/27	255.255.255.224	32	30
/28	255.255.255.240	16	14
/29	255.255.255.248	8	6
/30	255.255.255.252	4	2

Gli host utilizzabili sono sempre 2 in meno degli indirizzi: il primo è l'indirizzo di rete, l'ultimo è l'indirizzo di broadcast, e nessuno dei due si può assegnare a un dispositivo.

Rete e broadcast

• L'indirizzo di rete è il nome della rete: si ottiene con un AND bit a bit tra indirizzo e maschera.
• L'indirizzo di broadcast serve a parlare a tutti i dispositivi della rete insieme: si ottiene mettendo a 1 tutti i bit della parte host (un OR con la wildcard, cioè la maschera invertita).

Esempio: 192.168.1.130/26

La maschera /26 è 255.255.255.192: lavoriamo solo sull'ultimo ottetto.

130  = 10000010
192  = 11000000
AND  = 10000000 = 128      → rete:      192.168.1.128

wildcard 0.0.0.63 → 63 = 00111111
130 OR 63 = 10111111 = 191 → broadcast: 192.168.1.191

Host utilizzabili: da 192.168.1.129 a 192.168.1.190, cioè 62.

La scorciatoia del "salto"

Il numero di indirizzi di ogni sottorete si chiama salto: con /26 è 64. Le reti partono dai multipli del salto: .0, .64, .128, .192. L'indirizzo .130 cade nel blocco che parte da .128, quindi la rete è .128 e il broadcast è .128 + 64 - 1 = .191.

Il foglio di calcolo

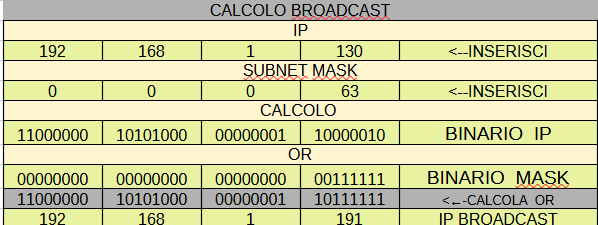

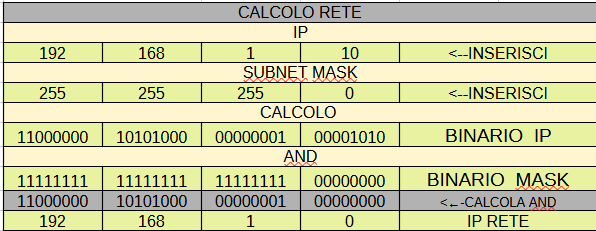

Per controllare i vostri calcoli potete usare il Subnet Calculator: inserite indirizzo e maschera e mostra le conversioni in binario, l'operazione AND per la rete e l'operazione OR per il broadcast.

• Subnet CalculatorFoglio di calcolo (LibreOffice, Excel, Fogli di Google)

Usate il foglio per verificare, non per sostituire il calcolo a mano: all'esame di Stato il subnetting si fa su carta.

Dividere una rete: il subnetting

Dividere una rete grande in reti più piccole serve a organizzare (una rete per reparto), a non sprecare indirizzi e a isolare i reparti per sicurezza.

Per ottenere 2ⁿ sottoreti si "prendono in prestito" n bit dalla parte host: da una /24, con 2 bit si ottengono 4 sottoreti /26.
